對天然氣監控站來講，連續的濃度、氣量、壓力、溫度等監控參數的監測十分重要。操作員需保證從中央控制室綜合監測系統的運行狀態，保護整個系統處在較高的安全水平。當相關參數偏離正常范圍時，系統發送信號通知操作員采取糾正措施。聯網實現分布在各地分散天然氣監控站點的集中監控，可以在線實時準確的掌握個天然氣監控站的運行狀態，完成緊急情況下的報警，實現對天然氣監控站進行整體集中管理，便于資源的優化配置，全面實現企業信息化奠定基礎。

系統組成：

系統由中心站和監測站組成，主站負責監控和管理，監測站采用RTU模塊實現數據采集、存儲、控制及上傳。監測站各種監控傳感器首先連接到采集器RTU，監控?cái)?shù)據由傳感器通過信號線到RTU，RTU通過RS232/458接口與無線數據終端連接，監控?cái)?shù)據經過協議封裝后放松到GPRS無線網絡，通過無線網絡將數據送至監控中心，實現監控?cái)?shù)據和監控中心系統的數據通訊。采用的傳感器包括溫度傳感器、濃度傳感器、氣量傳感器、壓力傳感器等，輸出為電壓、電流模擬信號，具體情況可更具實際需要增加或改變相應的傳感器。

主站采用PC計算機，連接互聯網或無線專網，主站向從站發送數據，并接收從站發來的數據。主站接收從站傳來的各自信號，處理后顯示輸出，如果有異常情況發生，可進行聲音報警，提醒操作人員采取措施，防止事故發生。系統有在線組態功能，根據整個熱力系統的狀況，自動對各從機在線組態，控制整個系統自動運行。主機可自動生成各種報表，并設有值班檢查功能及定時打印、隨機打印功能，實現對整個天燃?xì)庀到y(tǒng)自動化管理。

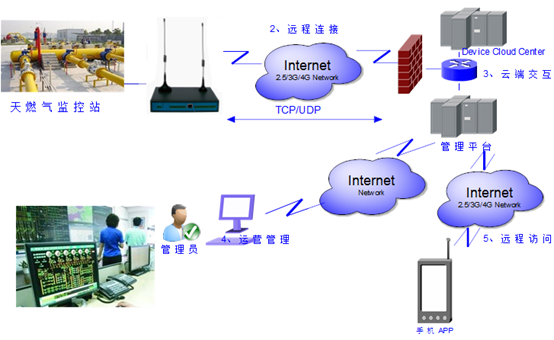

網絡圖

系統特點:

1、  RTU模塊采用無線通信平臺，只要移動網絡信號覆蓋的地區都可以進行數字傳輸、語音傳輸和短信傳輸三大功能，不受地理環境的限制

2、  采用移動的GPRS為通信平臺，具有不受地理限制、穩定、可靠、成本低等優點

3、  與普通手機友好的短信互動，并密碼驗證，所有數據參數都可以通過短信查詢和設置

4、  全國首款同時支持ZIGBEE、LORA、NB_IOT及RJ45無線通訊的物聯網采集傳輸設備；

5、 全國首款支持現場在線編程及二次開發的物聯網數據采集傳輸設備；

6、  支持無限級聯，且組網靈活，支持應用級自行組網，保障物聯網系統的暢通通訊；

7、  支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護

8、  支持600多種傳感器協議及常用工業協議

監控中心系統軟件

監控中心監測軟件采用通用編程工具開發，具有靈活性好、針對性強的特點，可以對采集來的現場數據和實時數據進行分析、處理、保存、入庫，制作輸出報表、繪出各種曲線，從而實現整個系統的遠程抄表、實時監測及自動化管理功能。界面友好、操作簡單方便，真正實現了高效率和辦公自動化?？赏瑫r(shí)兼容多個二次儀表廠家的通信協議，也可根據用戶的要求增加用戶自己的通信協議。系統的網絡數據庫使網絡化管理變得簡單易行。

應用前景

隨著工業供氣的發展和用戶對供氣要求的不斷提高，為了確保供氣管網安全、穩定、經濟運行，提高燃?xì)夤芾硇?，?shí)現燃?xì)饩W(wǎng)現代化管理水平，采用燃?xì)夤芫W(wǎng)無線監控系統對燃?xì)饩W(wǎng)進行集中監控和量化管理已是當前發展趨勢。燃?xì)夤芫W(wǎng)無線監控系統對于熱力公司提高供熱效率、降低運行成本，同時可以減少各監測站的長期值守人員，極大的降低管理費用具有非常顯著的經濟效益。
