免開發NB-IoT模塊

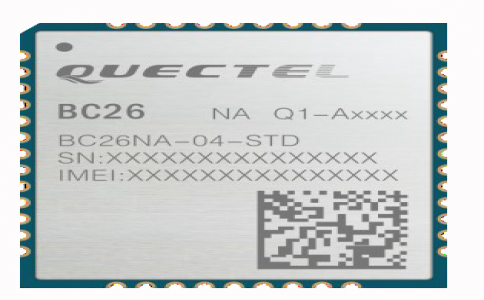

NB-IoT模塊

工業級ARM Cortex—M4處理器，主頻為78MHz

32Mbits SiP PSRAM

32Mbits Flash

NB-IoT遠程無線數據傳輸支持

內置實時時鐘（RTC）

支持 -40～80℃ 工業寬溫應用

為傳統感器或儀器儀表廠家提供云適配協議讓客戶免去二次開發工作

免費為客戶提供物聯云平臺和設備接入及設備管理平臺，實現基礎的數據展示

簡介

NB-IoT套件提供了一種方便用戶使用NB模組將設備連接到各種設備和平臺實現豐富NB-IoT應用的能力。SDK能為用戶提供“傳感器終端-NB-IoT-平臺”整體解決方案，幫助企業實現快速NB-IoT能力升級，終端側通過平臺分發可以實現輕量化CoAP+LWM2M協議等多種傳輸協議，降低物聯網終端功耗；平臺側可實現與各運營商NB-IoT網絡無縫對接，滿足高并發大量設備的快速入云，同時實現對設備進行資源訂閱、存儲、轉發和命令下發等功能；應用側提供了豐富API接口，幫助用戶快速實現基于平臺的相關能力的開發和開放。

功能特點

1.設備接入，支持海量設備接入，提供基礎通信套件，降低設備接入門檻，提升接入效率

2.安全傳輸，提供設備端DTLS和應用端HTTPS的數據加密傳輸

3.數據處理和分發，提供對設備按照OMA IPSO規范進行資源屬性的訂閱、存儲和轉發

4.緩存命令，提供NB-IoT場景下設備在PSM等狀態下行命令的緩存和下發

5.觸發上報，支持設備數據在滿足一定規則條件時通過郵件或推送的方式及時上報

6.無縫對接，與中國移動窄帶蜂窩物聯網NB-IoT無縫對接，實現了NB-IoT設備快速、穩定接入

7.采集數據存儲，模組內部實現用用戶儀器儀表和傳感器數據采集和存儲

8.采集數據存儲，提供用戶遠程控制儀表儀器控制接口

9.固件升級，提供FOTA固件遠程升級，輕松實現固件版本管理、設備群組以及升級任務狀態監控和分析

技術規格

項目	NB-IoT免開發模塊硬件規格
硬件平臺
CPU	工業級ARM Cortex—M4處理器，主頻為78MHz
內存	PSRAM 32M
FLASH	8Flash 32Mbits
接口
工業串行接口	RS-232 x1，RS-485 x1
USIM接口	1路
PSM _EINT	1路
ADC	1路
RESET	1路
PWRKEY	1路
NETLIGHT	1路
I2C	1路（僅 OpenCPU 版本支持）
I2S	1路（僅 OpenCPU 版本支持）
GPIO	可配置（僅 OpenCPU 版本支持）
電氣特性
供電電壓	DC 4.5V~5.5V，典型值5V
接收靈敏度	-129dBm
輸出功率	23dBm±2dB
功耗	3.5μ A @PSM 0.29mA @空閑模式（eDRX=81.92s） 0.43mA @空閑模式（DRX=2.56s）；110mA @LTE Cat NB1, 23dBm
工作電壓	2.1V~3.63V，典型值3.3V（GPIO電壓域：1.8V）
環境溫濕度
環境濕度	20～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
數據傳輸速率	Single-Tone ：下行： 25.5kbps ；上行： 16.7kbps Multi-Tone ：下行： 25.5kbps ；上行： 62.5kbps
協議棧	UDP/TCP/CoAP/LwM2M/SNTP/MQTT/PPP/TLS/ DTLS/HTTP/HTTPS/FTP
AT指令	3GPP Rel. 13 以及 Quectel 增強型AT 命令
短信	文本和PDU模式
重量	1.2g±0.2g
接口方式	板對板連接
MTBF	大于10萬小時
尺寸	長46MM；寬35MM；高2MM，LLC封裝
